Najważniejsze od razu
- Pomieszczenie dla urządzenia powinno mieć ponad 4 m².
- Nie instalować bliżej niż 50 cm od substancji łatwopalnych.
- Po zmianie trybu sprężarka może ruszyć dopiero po 3 minutach.
ARCTX Manual Suite
Interaktywna instrukcja ARCTX
Nie jako podgląd PDF, ale jako pełny portal wiedzy: wyszukiwanie treści z instrukcji, szybkie przejścia do rozdziałów, grafiki z dokumentacji, baza kodów błędów i formularz ustalenia terminu rozmowy.
7głównych sekcji wiedzy
62kodów błędów do wyszukania
17grafik i schematów z instrukcji
Dla instalatora
- Test szczelności po montażu.
- Próżnia min. 15 minut do około -0,1 MPa.
- Sprawdź momenty dokręcania i wymiary montażowe.
Dla użytkownika
- Wyszukaj funkcje pilota: ECO, TIMER, SWING, I FEEL.
- Sprawdź typowe objawy awarii i kody błędów.
- Umów rozmowę z Twoim terminem kontaktu.
Szybki start
szybki start uruchomienie temperatura ogrzewanie chłodzenie osuszanie sprężarka 3 minuty odszranianie
Najważniejsze informacje na start
- Klimatyzator powinien pracować w określonych zakresach temperatur: w pomieszczeniu 0–30°C dla ogrzewania i 17–32°C dla chłodzenia; na zewnątrz -20–30°C dla ogrzewania i -15–53°C dla chłodzenia.
- Po wyłączeniu lub zmianie trybu sprężarka wznowi pracę po około 3 minutach — to działanie ochronne.
- Po włączeniu ogrzewania jednostka wewnętrzna potrzebuje zwykle 2–5 minut na wstępne nagrzanie.
- Podczas odszraniania wentylatory mogą się zatrzymać; po zakończeniu klimatyzator automatycznie wraca do grzania.
Dla użytkownika
Ten portal zbiera najważniejsze informacje z instrukcji w wygodnej formie. Użyj wyszukiwarki u góry, aby szybko znaleźć kod błędu, funkcję pilota albo etap montażu.
Bezpieczeństwo i R32
bezpieczeństwo R32 ryzyko pożaru wentylacja 4 m2 otwarty ogień dzieci serwis gaśnica czynnik chłodniczy
Najważniejsze ostrzeżenia

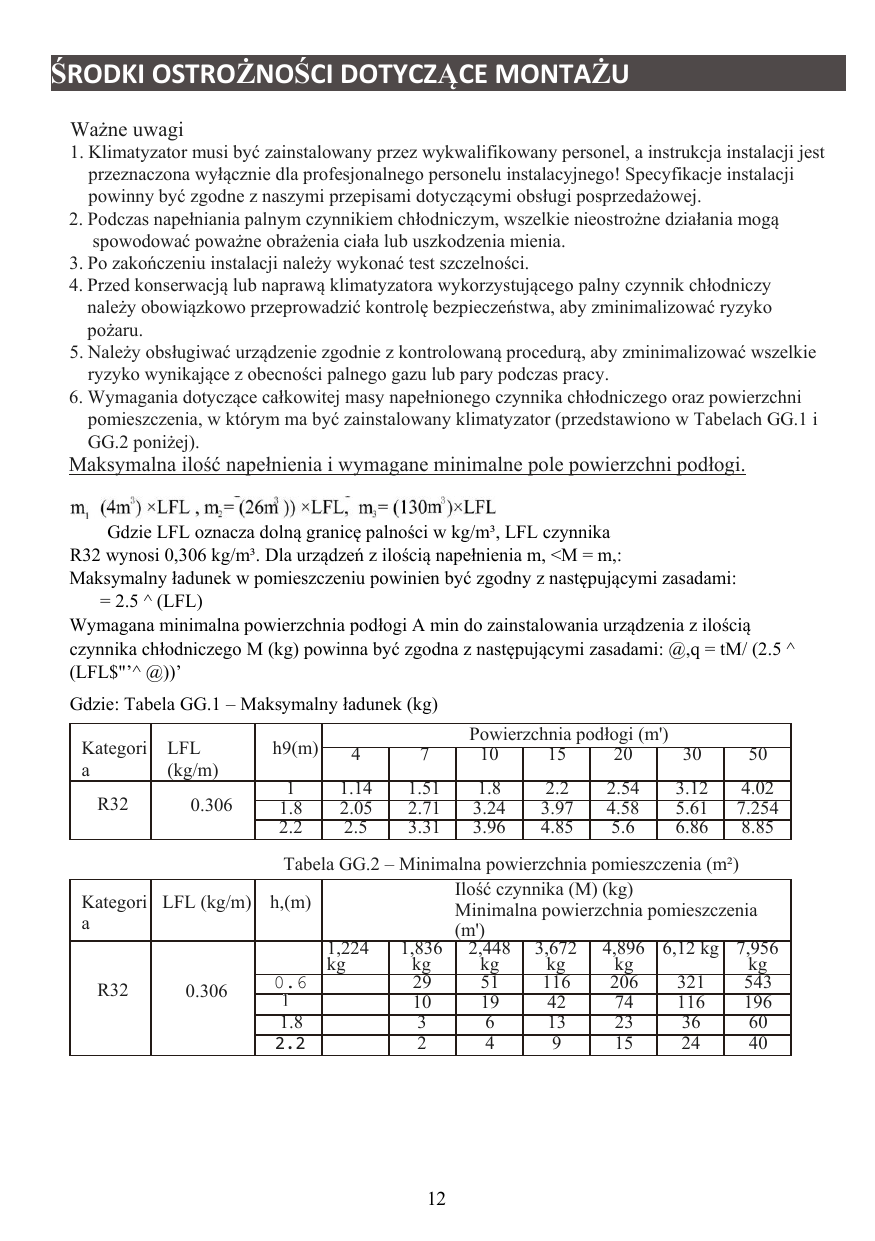

- Urządzenie należy instalować, użytkować i przechowywać w pomieszczeniu większym niż 4 m².
- Otwory wentylacyjne muszą pozostawać drożne, a pomieszczenie powinno być dobrze wentylowane.
- Nie wolno stosować metod odszraniania innych niż zalecane przez producenta, nie przekłuwać i nie spalać elementów układu.
- Prace przy obiegu czynnika chłodniczego powinny wykonywać wyłącznie kompetentne osoby, najlepiej z ważnym certyfikatem.
- Podczas serwisowania układów z łatwopalnym czynnikiem należy eliminować źródła zapłonu i mieć pod ręką gaśnicę proszkową lub CO₂.
Zakazy i zalecenia
Nie róbNie zginać, nie szarpać i nie ściskać przewodu zasilającego; nie używać przedłużaczy i listew; nie zasłaniać wlotów i wylotów powietrza.
OdległośćNie instalować bliżej niż 50 cm od substancji łatwopalnych lub pojemników pod ciśnieniem.
DzieciDzieci nie mogą bawić się urządzeniem; czyszczenie i konserwacja bez nadzoru są zabronione.
AwariaJeśli czuć spaleniznę lub widać dym, natychmiast odłącz zasilanie i skontaktuj się z serwisem.
Instalacja i serwis

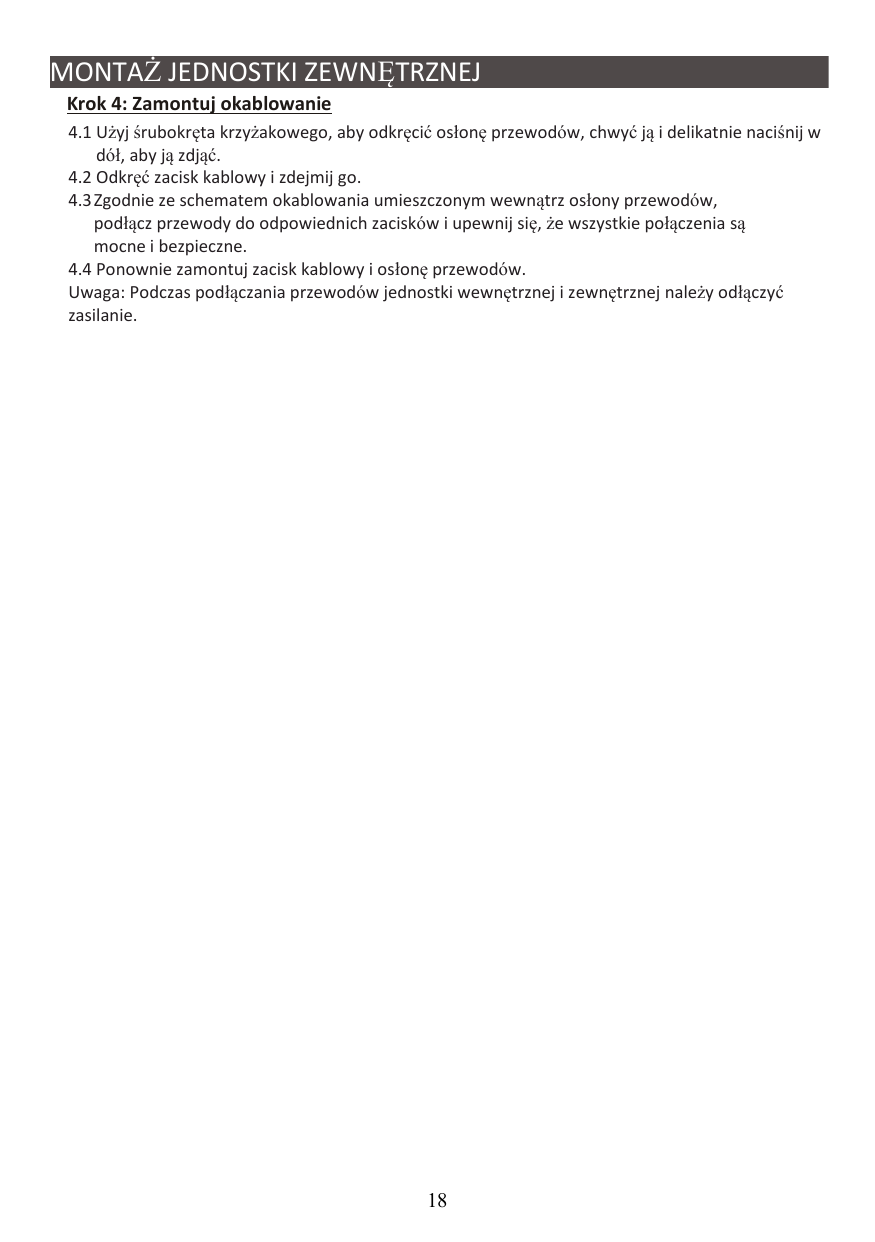

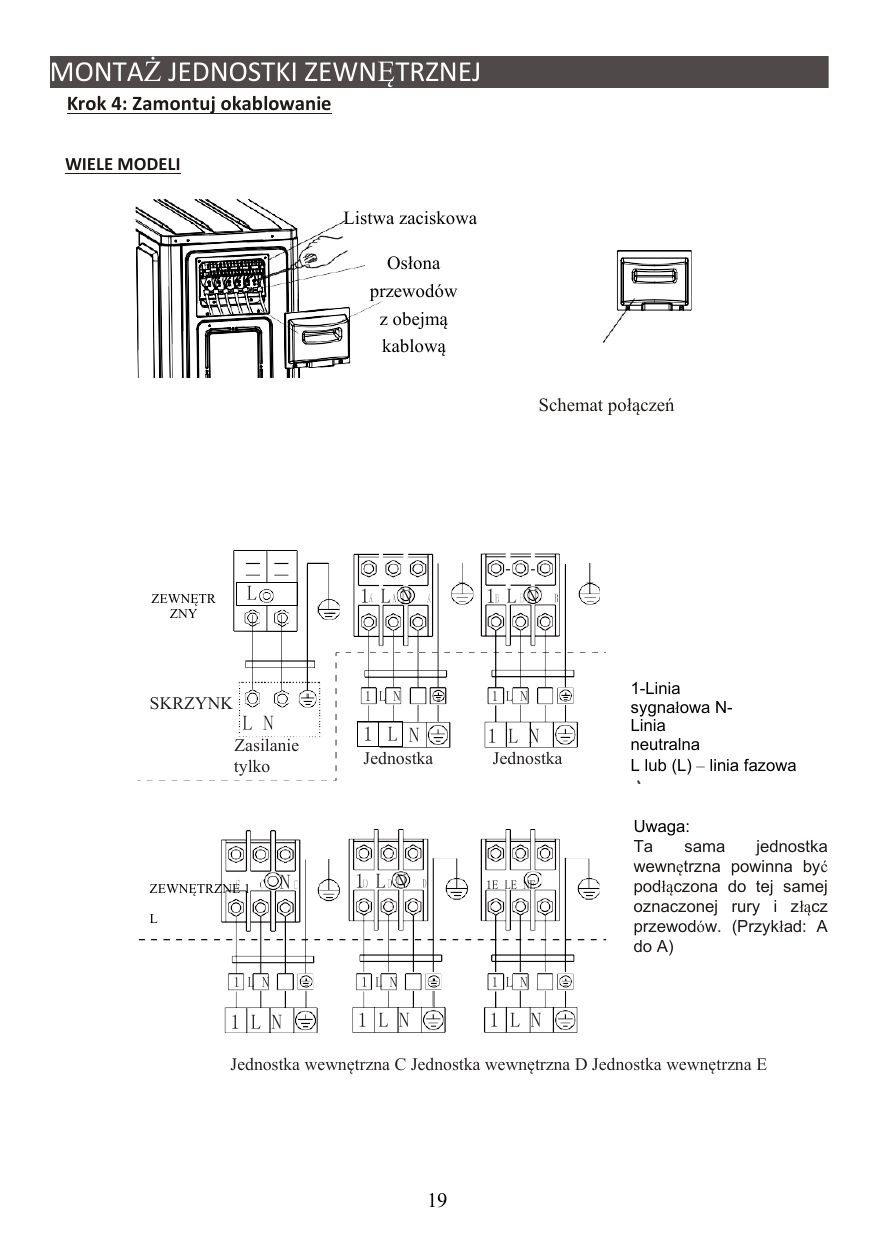

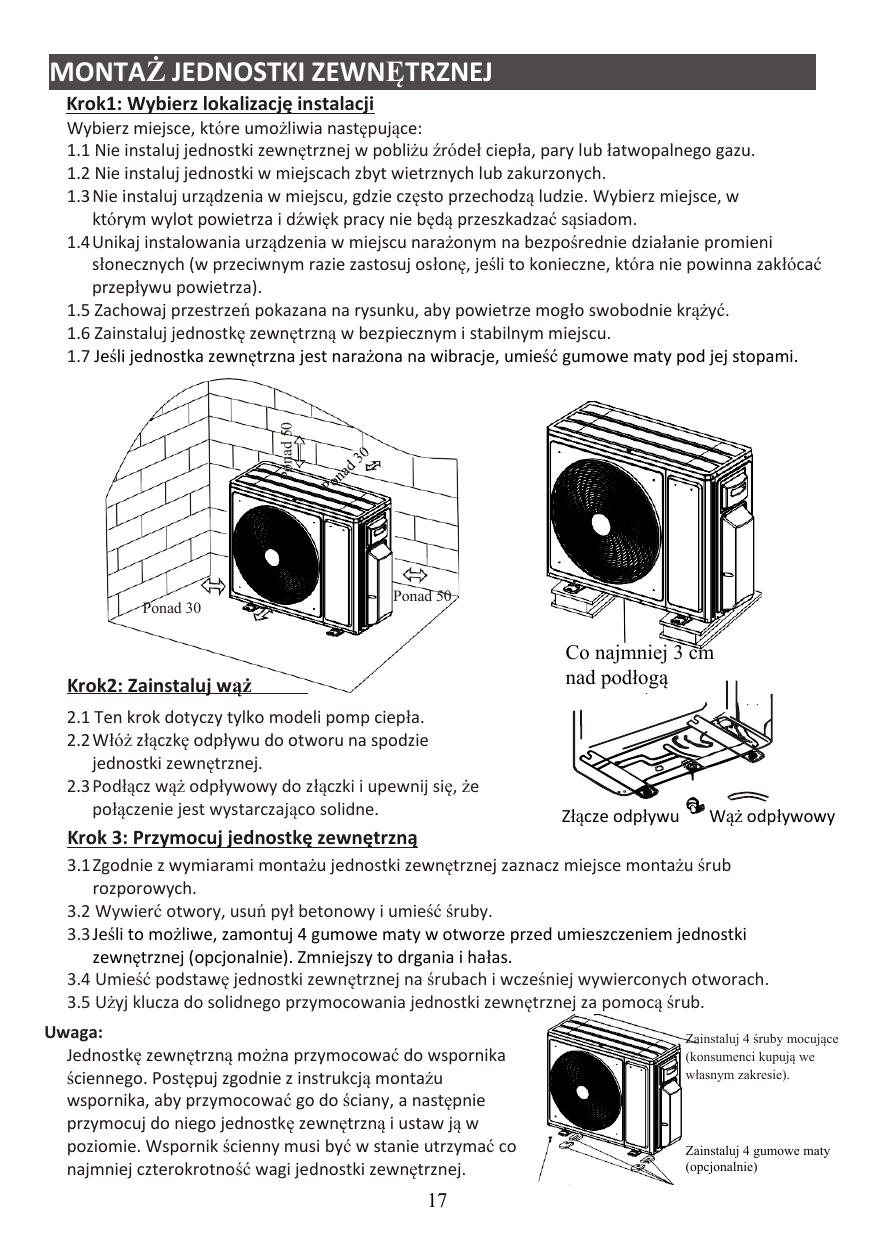

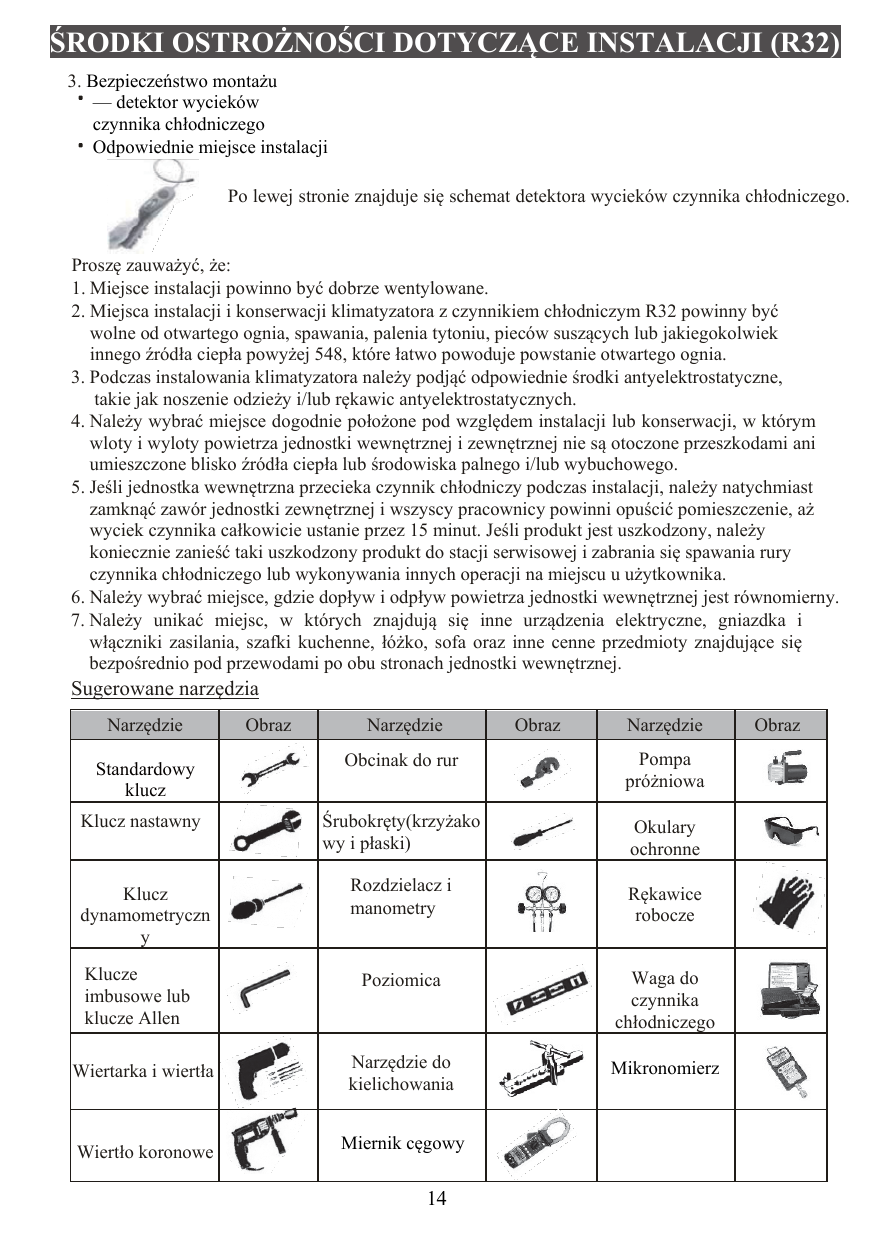

instalacja montaż detektor wycieku narzędzia moment dokręcania lokalizacja okablowanie próżnia pompa wymiary R32
Wymogi instalacyjne
- Po zakończeniu instalacji należy wykonać test szczelności.

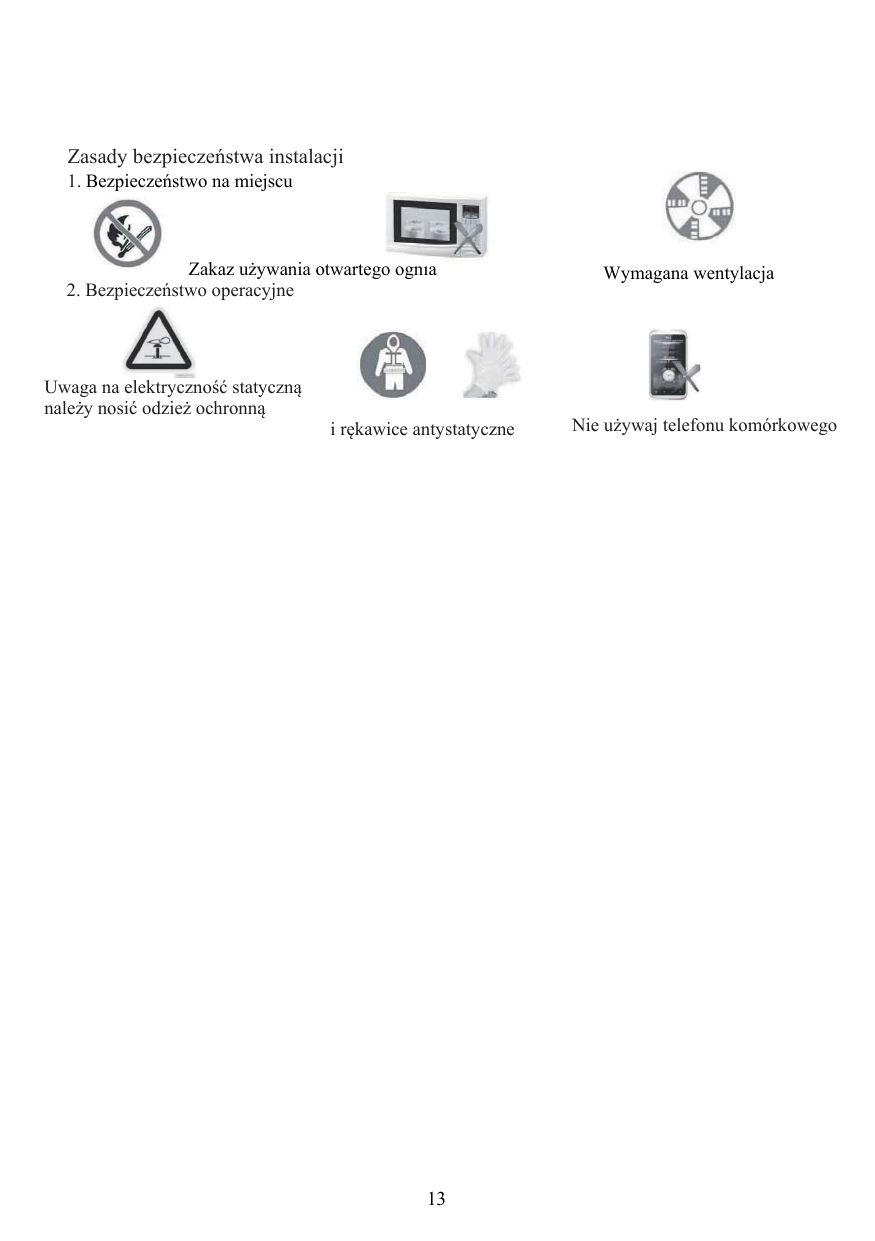

- Miejsce montażu powinno być dobrze wentylowane i wolne od otwartego ognia, spawania, palenia tytoniu i innych źródeł zapłonu.
- Należy stosować środki antystatyczne podczas prac z R32.
- Wloty i wyloty jednostki wewnętrznej i zewnętrznej nie mogą być zasłonięte ani zlokalizowane blisko źródła ciepła.
- Jeżeli podczas montażu dojdzie do wycieku czynnika, trzeba zamknąć zawór jednostki zewnętrznej i ewakuować pomieszczenie na 15 minut.

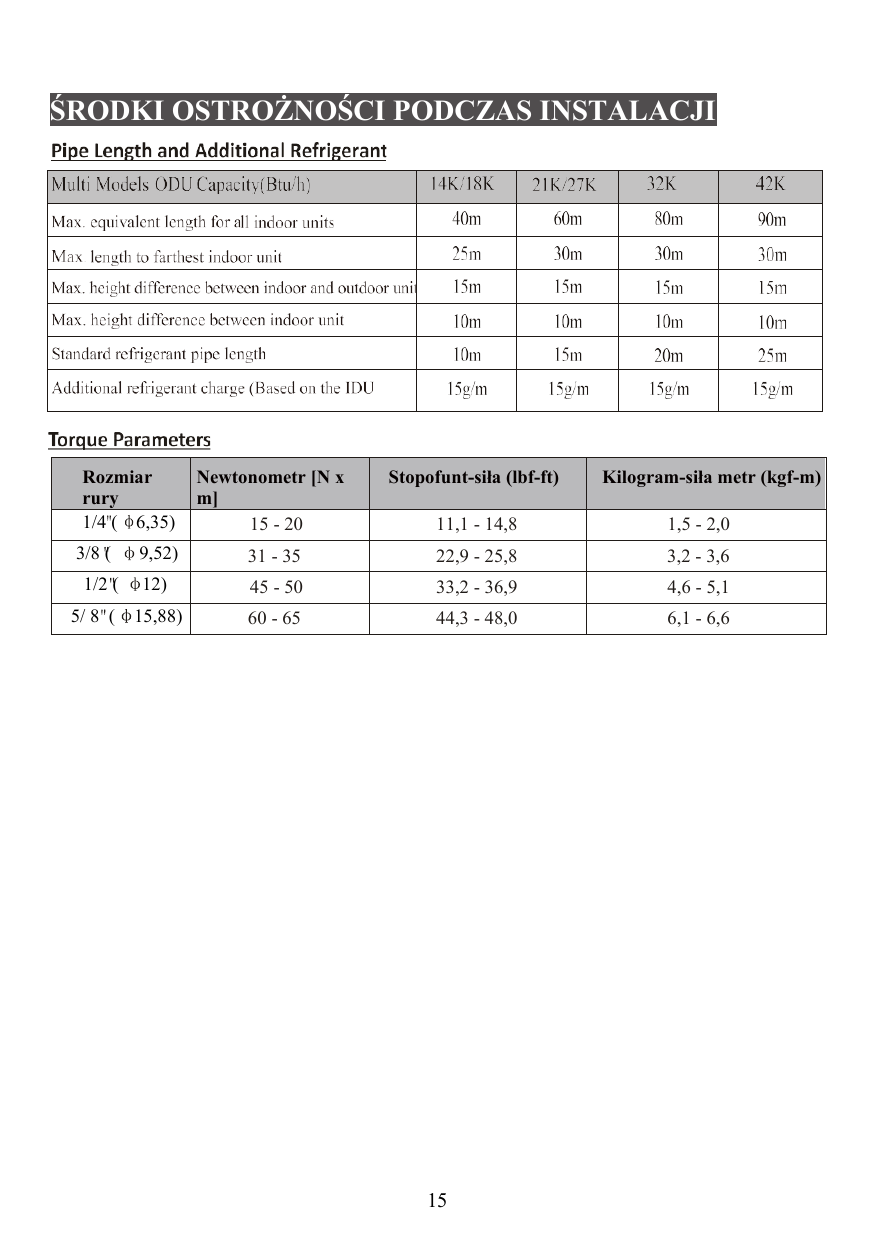

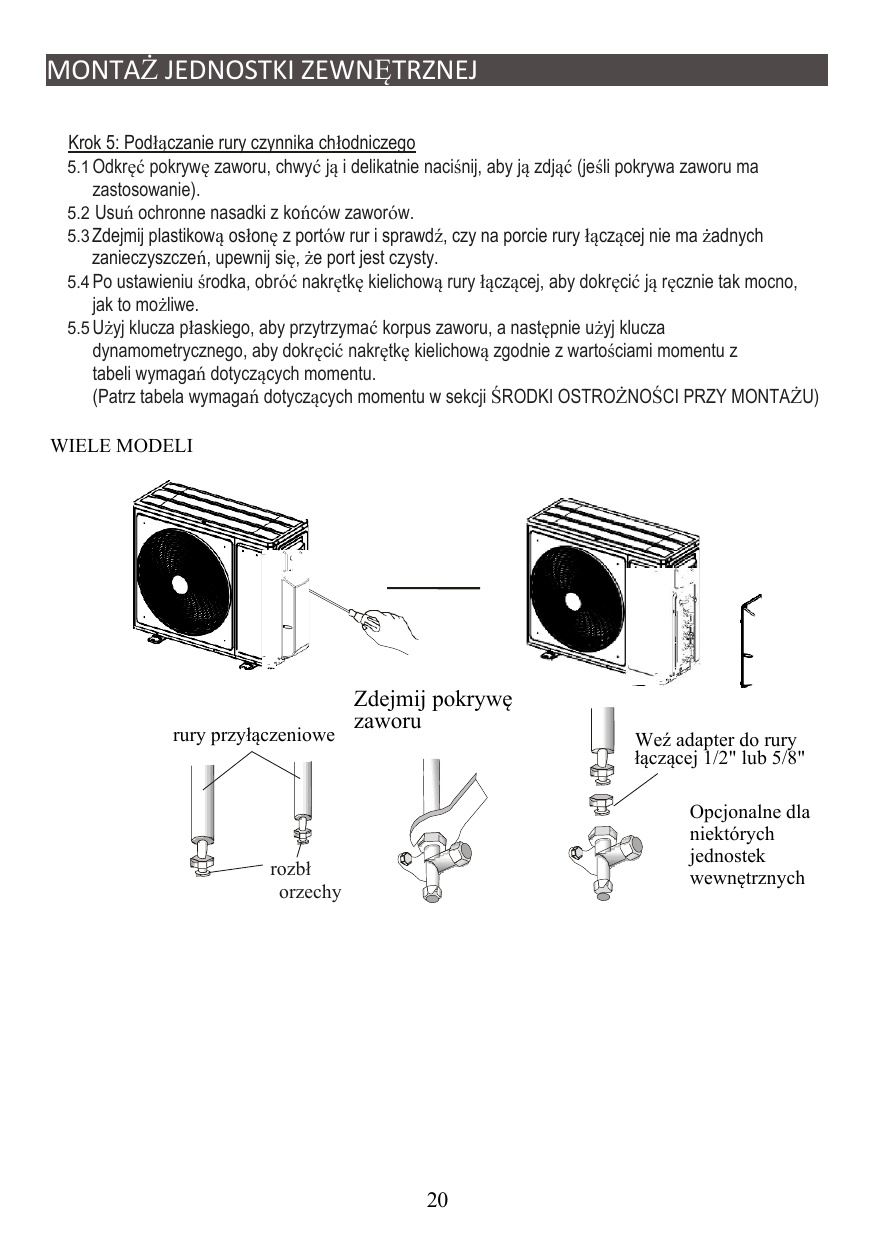

Momenty dokręcania połączeń kielichowych
| Rozmiar rury | N·m | lbf-ft | kgf-m |
|---|---|---|---|
| 1/4 (6,35) | 15–20 | 11,1–14,8 | 1,5–2,0 |
| 3/8 (9,52) | 31–35 | 22,9–25,8 | 3,2–3,6 |
| 1/2 (12) | 45–50 | 33,2–36,9 | 4,6–5,1 |
| 5/8 (15,88) | 60–65 | 44,3–48,0 | 6,1–6,6 |

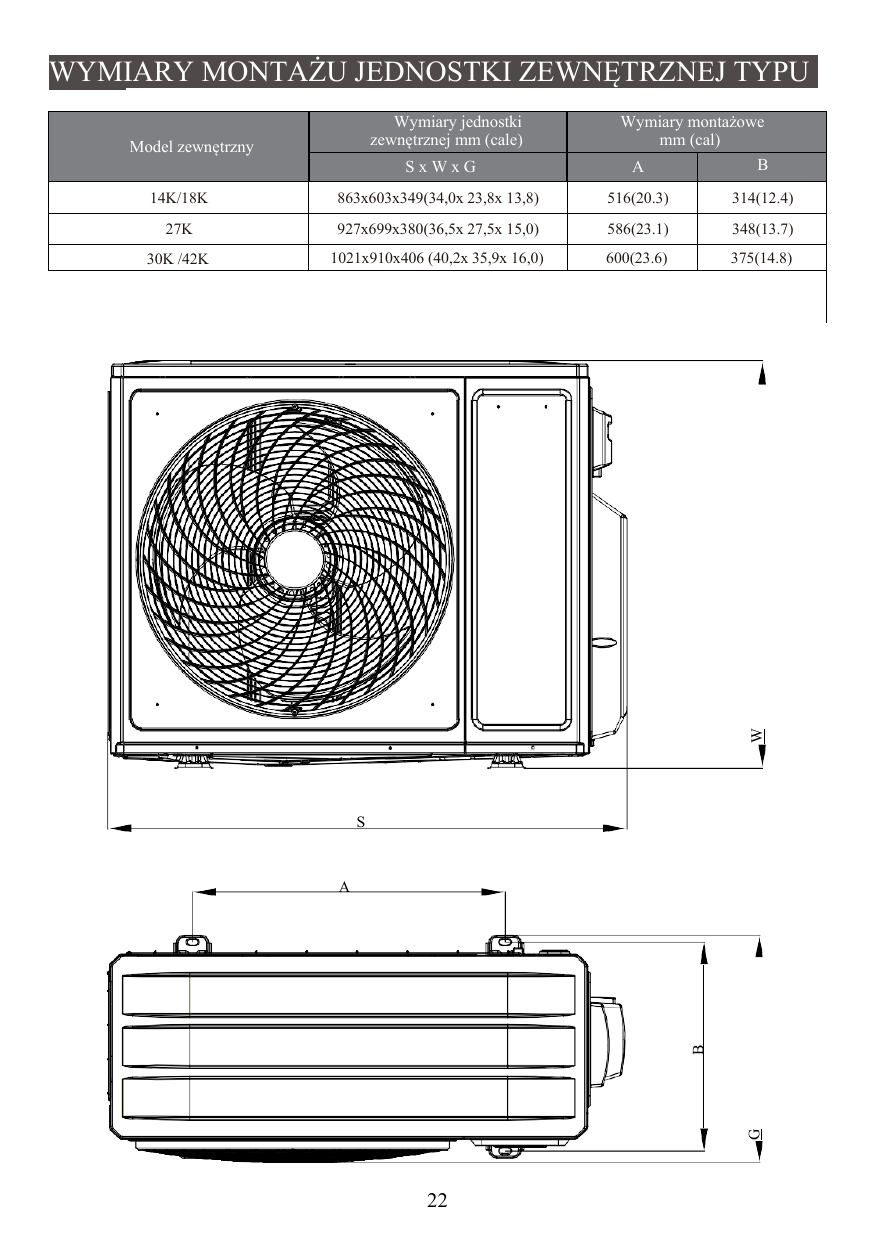

Wymiary montażowe jednostki zewnętrznej typu split
| Model | Wymiary jednostki (S×W×G) | A | B |
|---|---|---|---|
| 14K/18K | 863×603×349 mm | 516 mm | 314 mm |
| 27K | 927×699×380 mm | 586 mm | 348 mm |
| 30K/42K | 1021×910×406 mm | 600 mm | 375 mm |

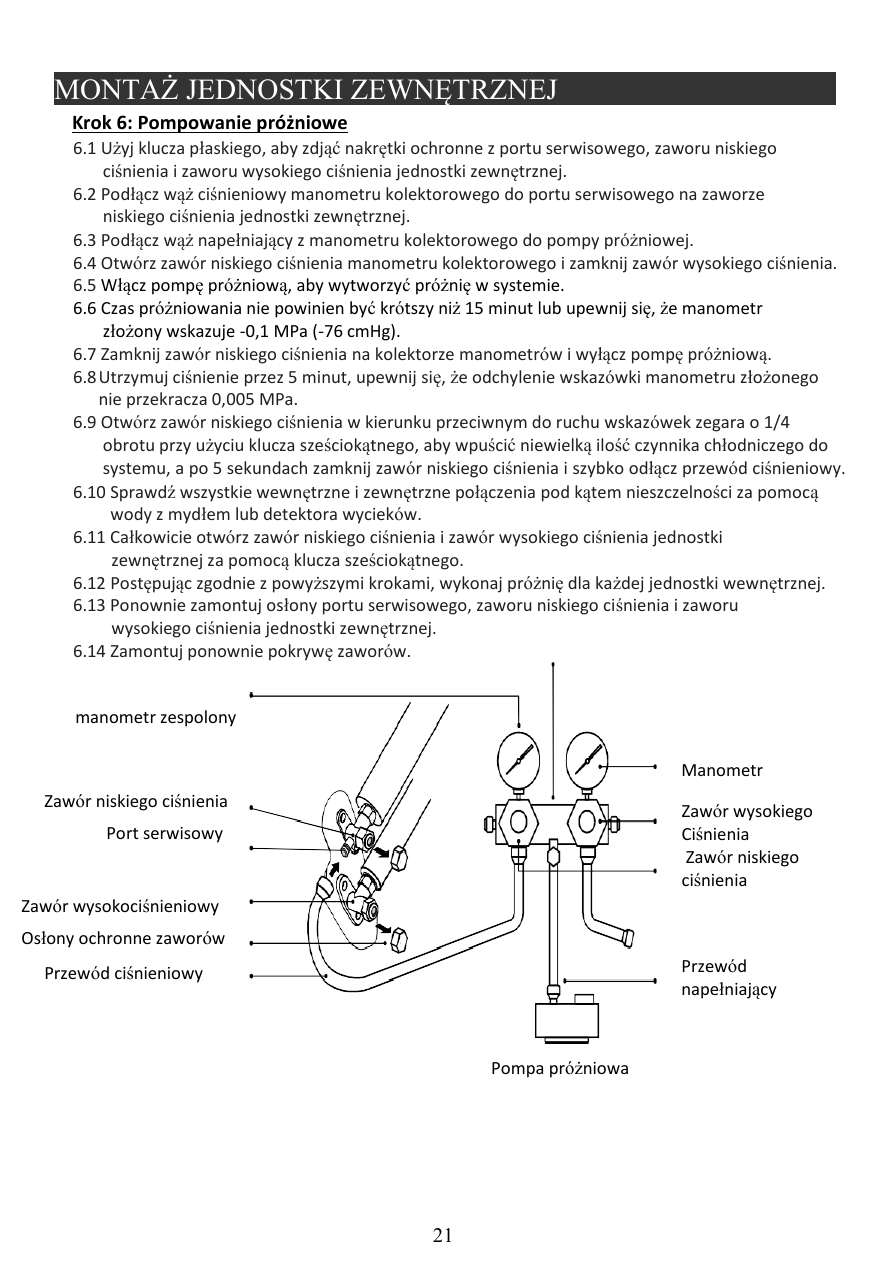

Procedura próżniowania — skrót
- Podłącz wąż manometru do portu serwisowego i pompę próżniową do kolektora.
- Wykonuj próżnię co najmniej 15 minut do około -0,1 MPa (-76 cmHg).
- Po wyłączeniu pompy utrzymaj ciśnienie 5 minut; odchylenie nie powinno przekraczać 0,005 MPa.
- Następnie otwórz zawory, sprawdź szczelność wodą z mydłem lub detektorem wycieku i zamontuj osłony.
Części i funkcje
części funkcje jednostka zewnętrzna kratka wylotu pokrywa zaworu filtr czyszczenie

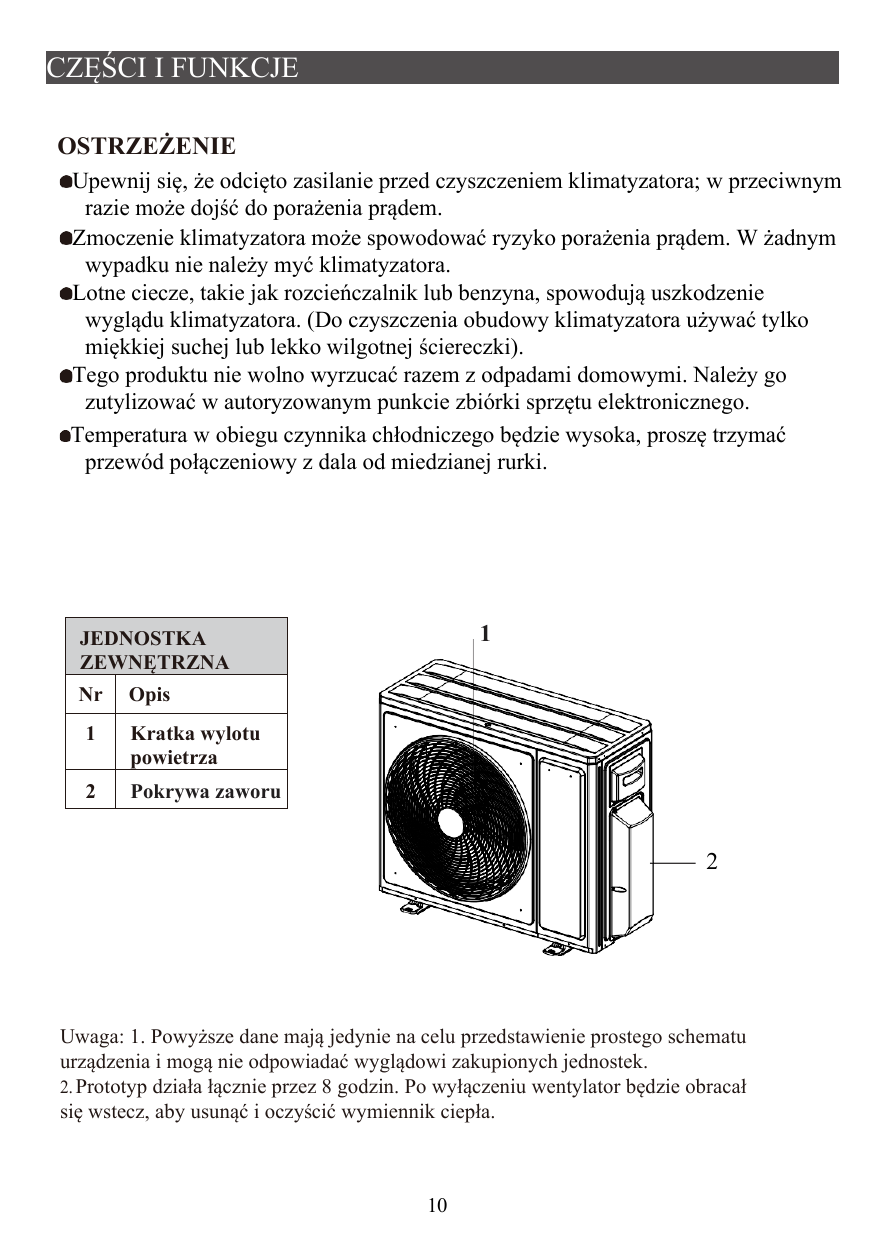

Jednostka zewnętrzna
1Kratka wylotu powietrza
2Pokrywa zaworu
CzyszczeniePrzed czyszczeniem należy odłączyć zasilanie. Nie myć urządzenia wodą i nie stosować benzyny ani rozpuszczalników.
UwagaPo pracy prototypu przez 8 godzin wentylator może obracać się wstecz, aby oczyścić wymiennik ciepła.
Rozwiązywanie problemów
rozwiązywanie problemów dziwny zapach mgiełka hałas brak reakcji pilot wyświetlacz odwrócony niewystarczający przepływ powietrza
Typowe objawy i możliwe przyczyny
- Dziwny zapach: często brudny filtr powietrza.
- Hałas płynącej wody: cofanie cieczy w obiegu czynnika chłodniczego.
- Drobna mgiełka przy wylocie: normalne przy bardzo zimnym powietrzu w trybie chłodzenia lub osuszania.
- Słyszalne trzaski: rozszerzanie lub kurczenie się panelu przez wahania temperatury.
- Słabe chłodzenie lub grzanie: nieodpowiednia temperatura, zablokowany wlot/wylot, brudny filtr, minimalna prędkość wentylatora, inne źródła ciepła, brak czynnika chłodniczego.
- Brak reakcji na pilota: zbyt duża odległość, słabe baterie lub przeszkoda między pilotem a odbiornikiem.
- Natychmiast wyłącz urządzenie przy dymie, bardzo silnym zapachu, przegrzanych kablach, rozpryskiwaniu wody do środka lub uszkodzonych bezpiecznikach.

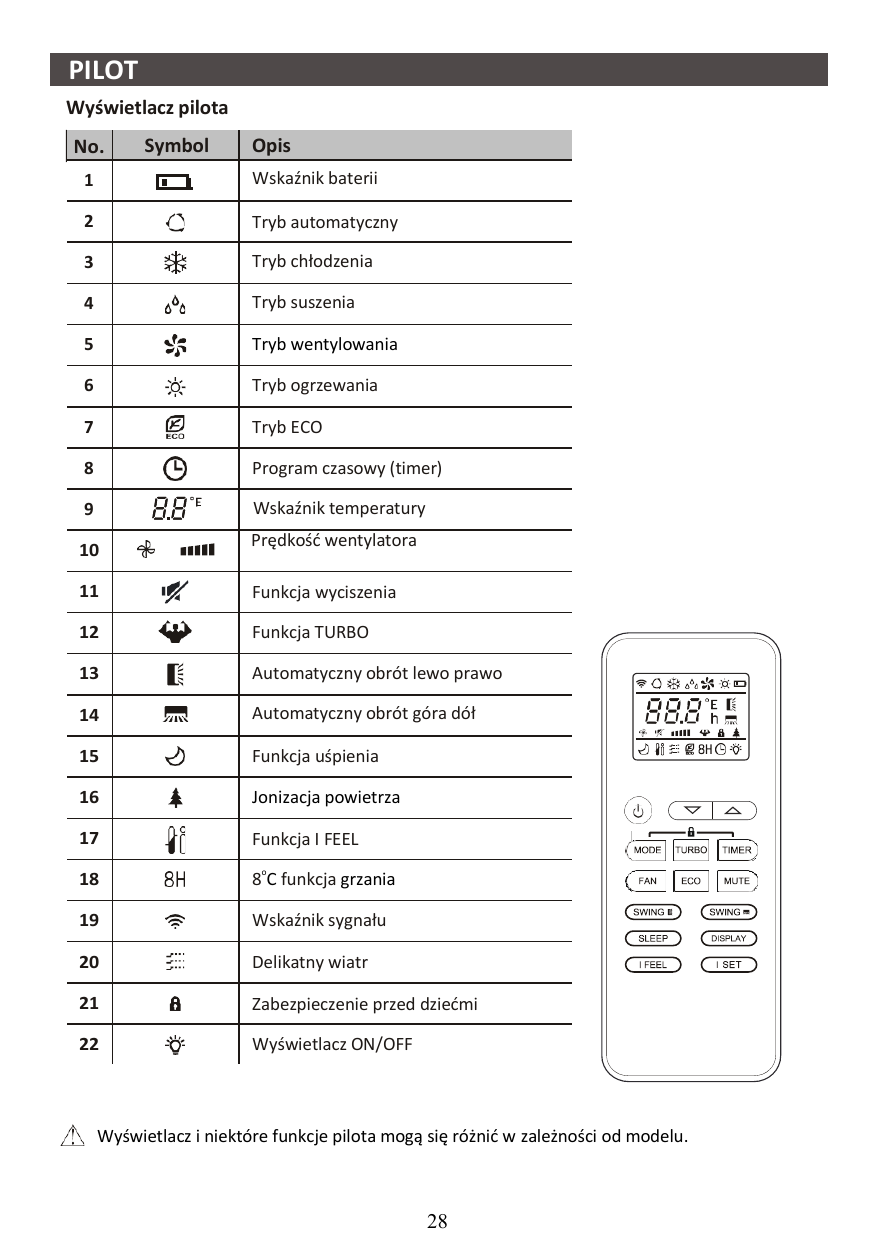

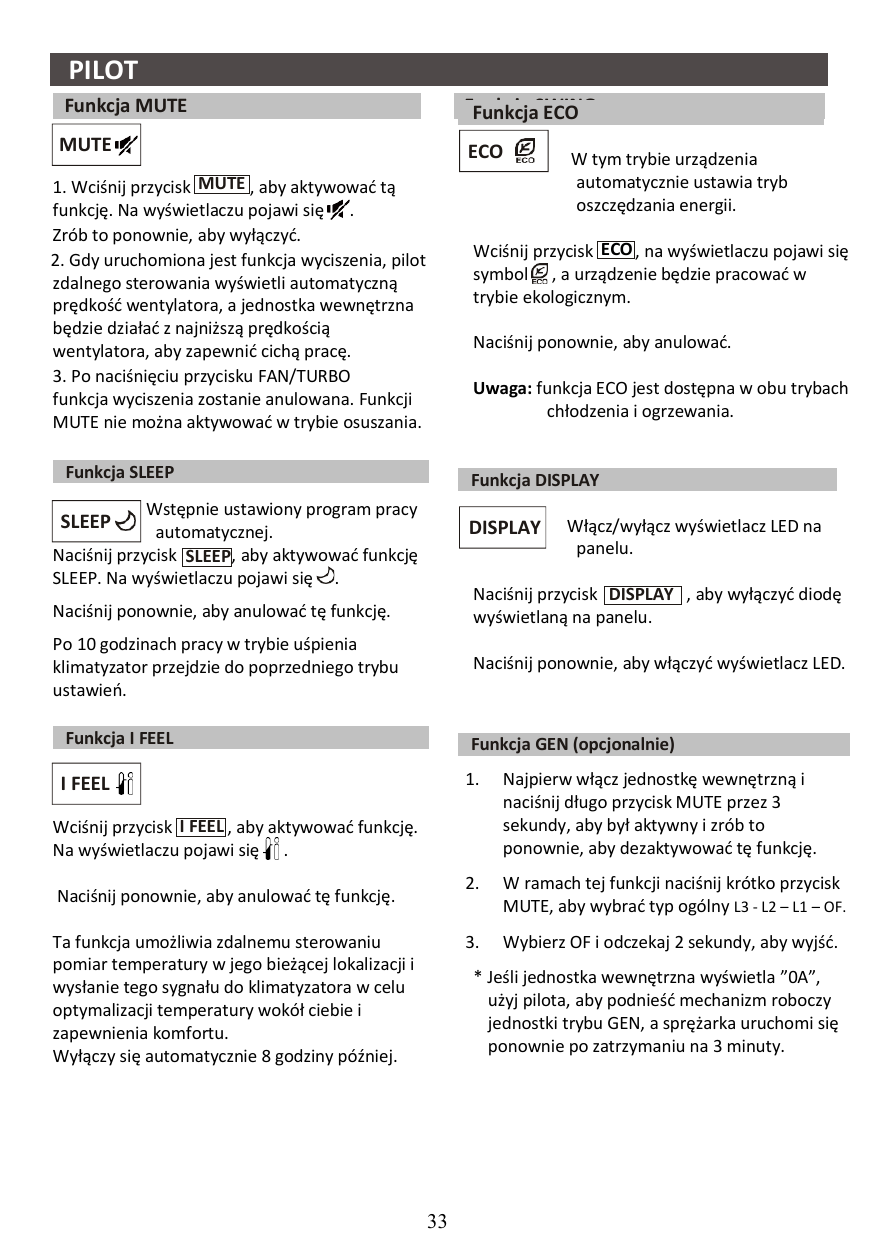

Pilot i sterowanie
pilot mode eco turbo fan timer sleep display swing i feel mute gen self-clean jonizacja 8 c blokada rodzicielska baterie

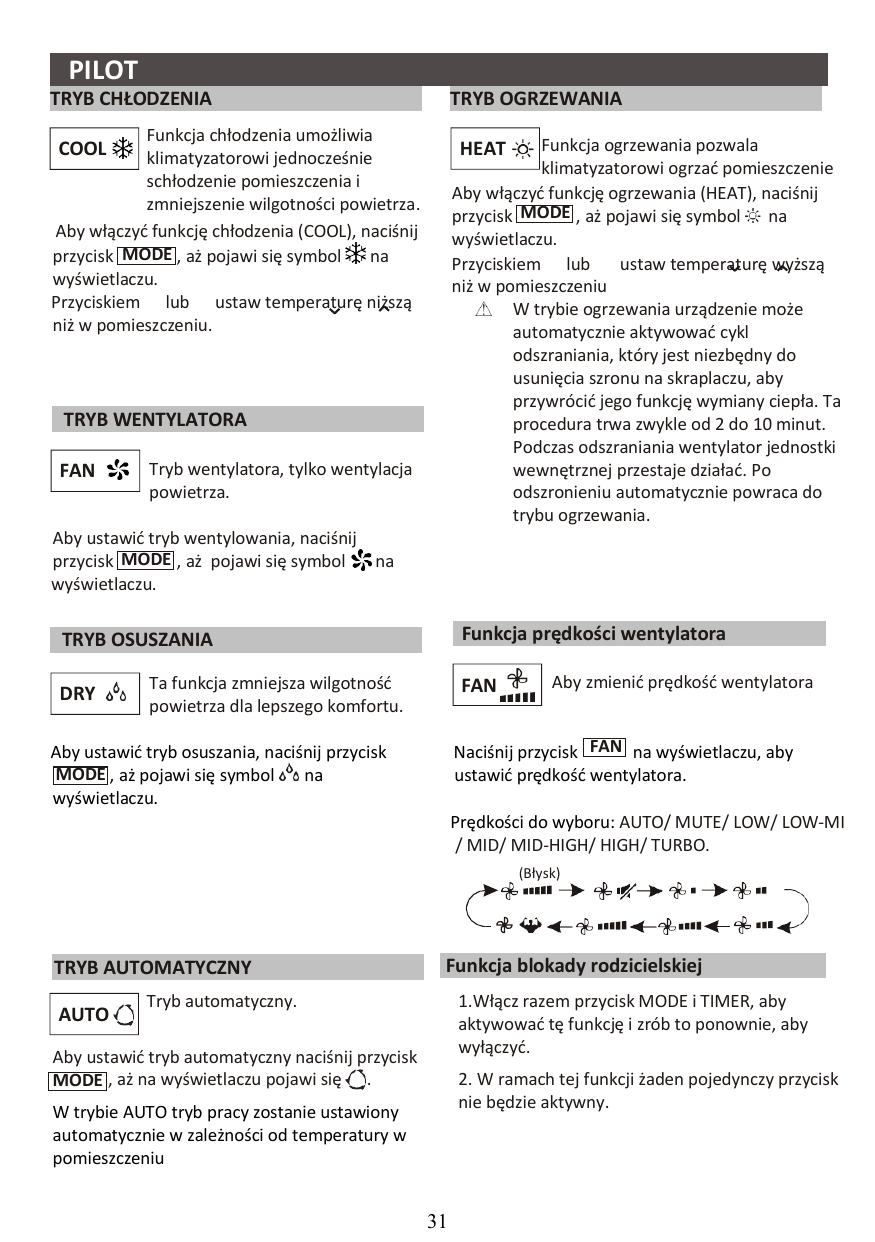

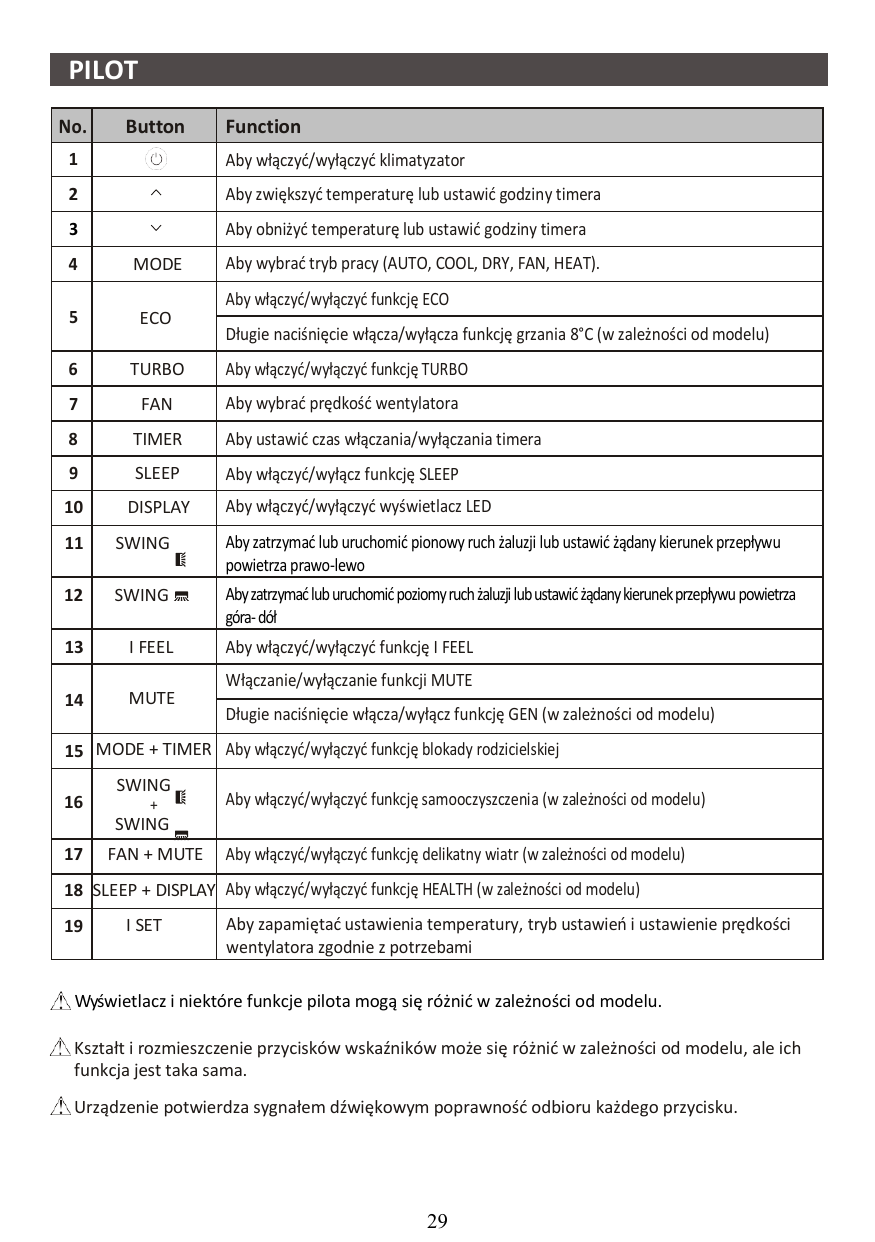

Podstawowe przyciski
MODEAUTO, COOL, DRY, FAN, HEAT
ECOTryb oszczędzania energii; długie naciśnięcie może włączać 8°C heating.
TURBOSzybkie chłodzenie lub ogrzewanie.
FANWybór prędkości wentylatora.

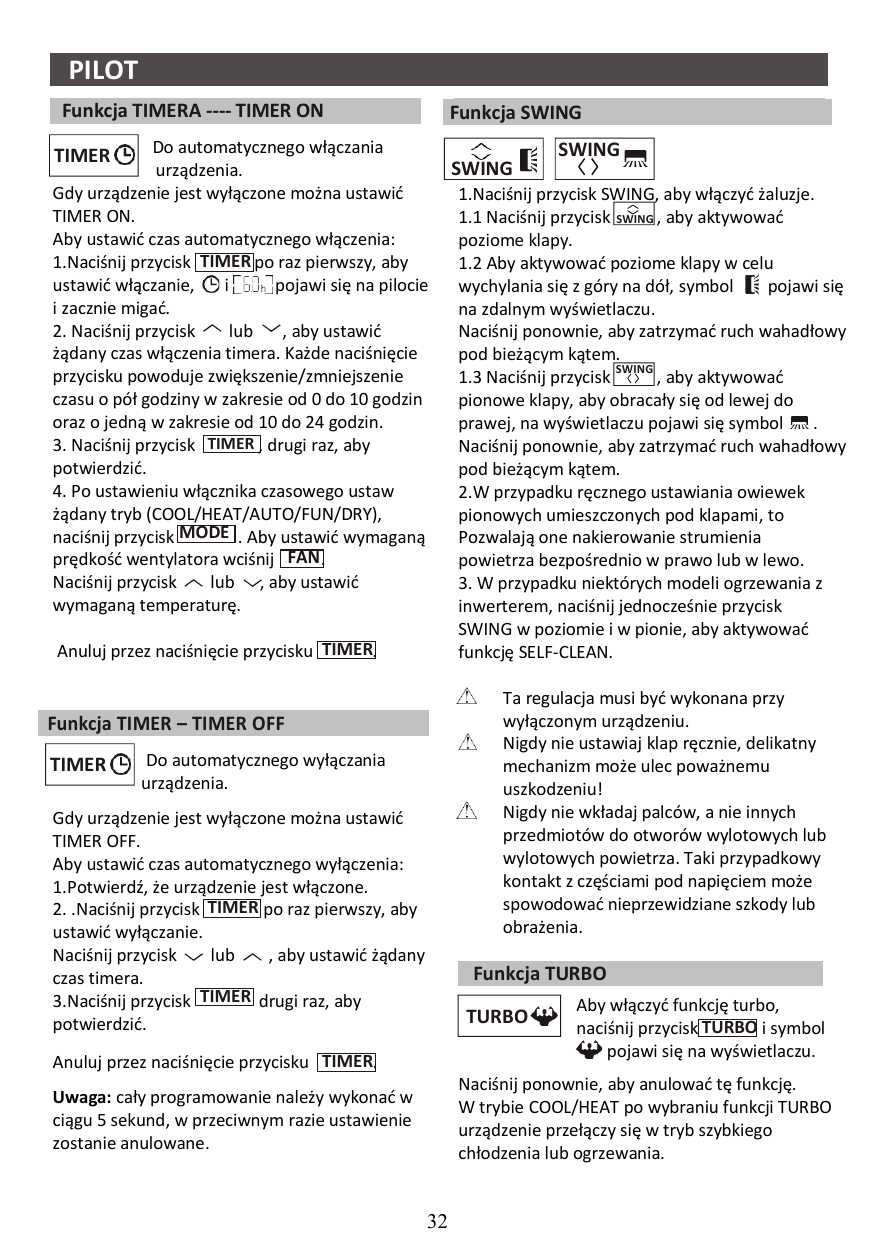

TIMERAutomatyczne włączanie i wyłączanie.
SLEEPTryb nocny; po 10 godzinach wraca do poprzednich ustawień.
DISPLAYWłącza lub wyłącza LED na panelu jednostki.
I FEELPomiar temperatury w miejscu pilota i optymalizacja komfortu.
Funkcje dodatkowe
- Blokada rodzicielska: MODE + TIMER.
- Self-clean (w zależności od modelu): działa około 30 minut i czyści parownik.
- Delikatny wiatr: FAN + MUTE przez 3 sekundy.
- Jonizacja/HEALTH (w zależności od modelu): SLEEP + DISPLAY przez 3 sekundy.
- I SET: zapis i przywołanie ulubionych ustawień jednym przyciskiem.

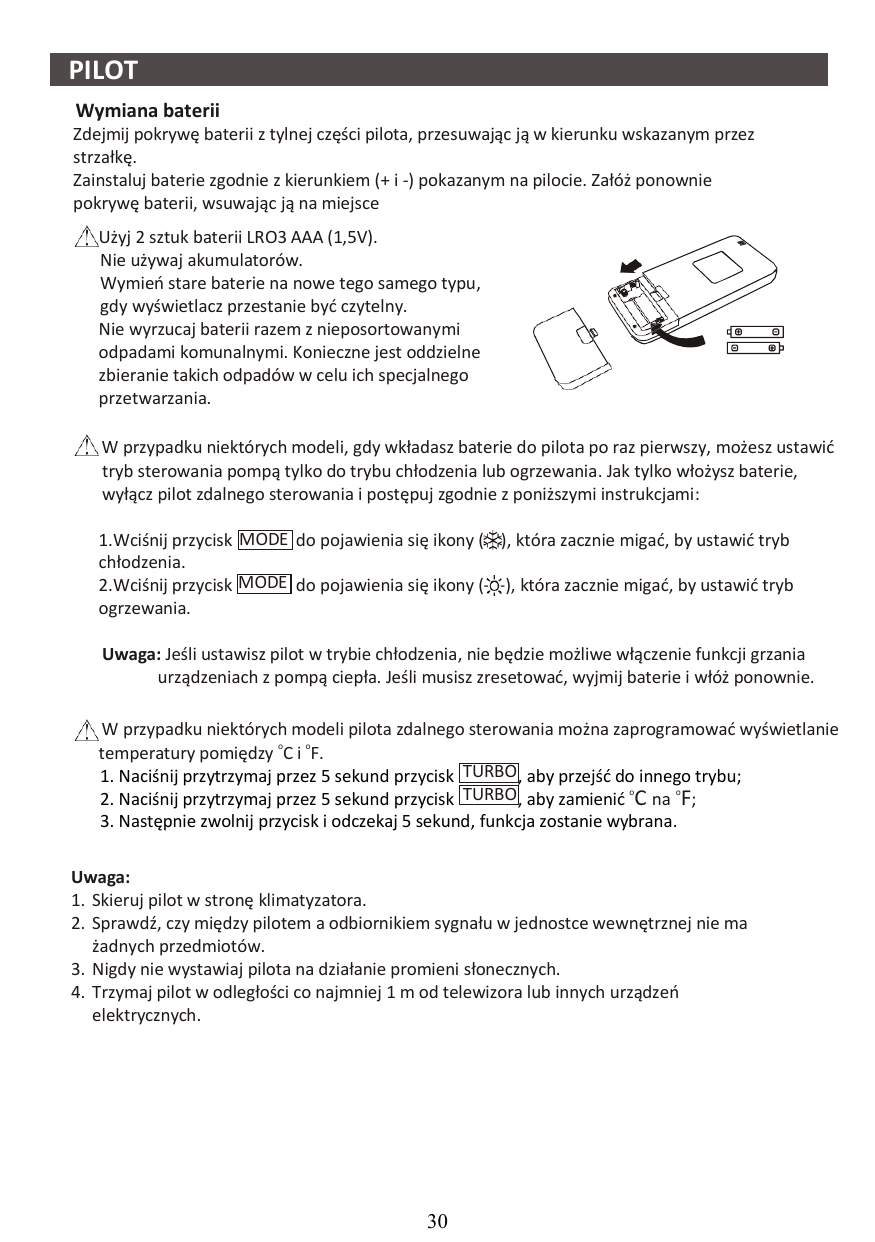

- Wymiana baterii: 2 × AAA LR03 1,5V; nie używać akumulatorów.
Utylizacja i serwis
utylizacja pożar łatwopalny czynnik chłodniczy serwis odłączenie zasilania przepisy lokalne
Wytyczne końcowe
- Przed serwisem należy odłączyć wszystkie zewnętrzne źródła zasilania.
- Naprawy mogą wykonywać wyłącznie przeszkolone osoby serwisowe.
- Utylizacja ma odbywać się zgodnie z przepisami lokalnymi lub krajowymi, z uwzględnieniem łatwopalnego czynnika chłodniczego.
- Urządzenia pomocnicze będące źródłem zapłonu nie mogą być instalowane w przewodach wentylacyjnych, o ile nie są dopuszczone do współpracy z urządzeniem.
Baza kodów błędów
Wpisz kod albo fragment opisu, np. „E0”, „sprężarka”, „temperatura”, „wentylator”, „napięcie”.
| Kod | Grupa | Opis |
|---|---|---|
| E0 | Komunikacja | Awaria komunikacji między jednostką wewnętrzną a zewnętrzną |
| E1 | Czujniki | Uszkodzenie czujnika temperatury otoczenia wewnętrznego |
| E2 | Czujniki | Uszkodzenie czujnika temperatury wymiennika ciepła wewnętrznego |
| E3 | Czujniki | Uszkodzenie czujnika temperatury wymiennika ciepła zewnętrznego |
| E4 | Układ chłodniczy | Nieprawidłowe działanie systemu (brak fluoru) |
| E5 | Konfiguracja | Błąd konfiguracji modelu |
| E6 | Wentylatory | Awaria wentylatora PG/DC w jednostce wewnętrznej |
| E7 | Czujniki | Awaria czujnika temperatury otoczenia na zewnątrz |
| E8 | Czujniki | Awaria czujnika temperatury spalin na zewnątrz |
| E9 | Napęd | Awaria modułu IPM na zewnątrz / awaria napędu sprężarki |
| EA | Czujniki | Awaria czujnika prądu zewnętrznego |
| Eb | Komunikacja | Awaria komunikacji między płytką PCB a ekranem wyświetlacza |
| EC | Komunikacja | Awaria komunikacji modułów zewnętrznych |
| EE | Elektronika | Usterka pamięci EEPROM modułu zewnętrznego |
| EF | Wentylatory | Awaria wentylatora DC na zewnątrz |
| EH | Czujniki | Awaria czujnika ssania na zewnątrz |
| EP | Sprężarka | Awaria górnej obudowy sprężarki zewnętrznej |
| EU | Czujniki | Awaria zewnętrznego czujnika napięcia |
| Ej | Czujniki | Awaria czujnika temperatury centralnej wężownicy zewnętrznej |
| En | Czujniki | Awaria czujnika temperatury rury powietrznej zewnętrznej |
| Ey | Czujniki | Awaria czujnika temperatury rury cieczy zewnętrznej |
| P0 | Ochrona | Ochrona modułu IPM |
| P1 | Ochrona | Ochrona przed przepięciem i niedonapięciem |
| P2 | Ochrona | Ochrona przed nadmiernym prądem |
| P3 | Ochrona | Inne zabezpieczenia |
| P4 | Ochrona | Zabezpieczenie przed nadmierną temperaturą spalin na zewnątrz |
| P5 | Ochrona | Ochrona chłodzenia przed nadmiernym wychłodzeniem |
| P6 | Ochrona | Chłodzenie i ochrona przed przegrzaniem |
| P7 | Ochrona | Ogrzewanie i ochrona przed przegrzaniem |
| P8 | Ochrona | Ochrona przed wysoką lub niską temperaturą na zewnątrz |
| P9 | Ochrona | Ochrona napędu sprężarki (nietypowe obciążenie) |
| PA | Komunikacja | Awaria komunikacji/konflikt trybu |
| F0 | Czujniki | Awaria czujnika podczerwieni wykrywającego obecność człowieka |
| F1 | Elektronika | Awaria modułu baterii |
| F2 | Czujniki | Ochrona przed awarią czujnika temperatury spalin |
| F3 | Czujniki | Ochrona przed awarią czujnika temperatury rury zewnętrznej |
| F4 | Układ chłodniczy | Ochrona przed nieprawidłowym obiegiem czynnika chłodniczego |
| F5 | Ochrona | Ochrona PFC |
| F6 | Sprężarka | Brak zabezpieczenia sprężarki/odwrotna faza |
| F7 | Ochrona | Zabezpieczenie temperatury modułu |
| F8 | Zawór | Nieprawidłowe przełączanie zaworu czterodrogowego |
| F9 | Elektronika | Uszkodzenie obwodu czujnika temperatury modułu |
| FA | Sprężarka | Usterka wykrywania prądu fazowego sprężarki |
| Fb | Ochrona | Ograniczenie częstotliwości w wyniku ochrony przed przeciążeniem podczas chłodzenia i ogrzewania |
| FC | Ochrona | Ograniczenie/zmniejszenie częstotliwości z powodu ochrony przed wysoką mocą |
| FE | Ochrona | Ograniczenie/zmniejszenie częstotliwości w wyniku ochrony prądu modułu |
| FF | Ochrona | Ograniczenie/zmniejszenie częstotliwości w wyniku ochrony temperatury modułu |
| FH | Napęd | Ograniczenie ochrony napędu/redukcja częstotliwości |
| FP | Ochrona | Ograniczenie ochrony przed kondensacją/redukcja częstotliwości |
| FU | Ochrona | Ograniczenie ochrony przed zamarzaniem/redukcja częstotliwości |
| Fj | Ochrona | Ograniczenie ochrony przed przegrzaniem/redukcja częstotliwości |
| Fn | Ochrona | Ograniczenie ochrony przed zewnętrznym prądem AC/redukcja częstotliwości |
| Fy | Układ chłodniczy | Ochrona przed niedoborem fluoru |
| H1 | Ciśnienie | Awaria wyłącznika wysokiego ciśnienia |
| H2 | Ciśnienie | Awaria wyłącznika niskiego ciśnienia |
| bf | Czujniki | Awaria czujnika TVOC |
| bc | Czujniki | Awaria czujnika PM2.5 |
| bj | Czujniki | Awaria czujnika wilgotności |
| bE | Czujniki | Awaria czujnika CO2 |
| bd | Wentylatory | Awaria wentylatora świeżego powietrza |
| d4 | Woda | Zabezpieczenie przed przepełnieniem wodą |
| d5 | Ochrona | Ochrona dostępu |
Grafiki i schematy z instrukcji
Kliknij, aby otworzyć powiększenie. Grafiki pochodzą z oryginalnych stron instrukcji i są przypisane do konkretnych sekcji.
